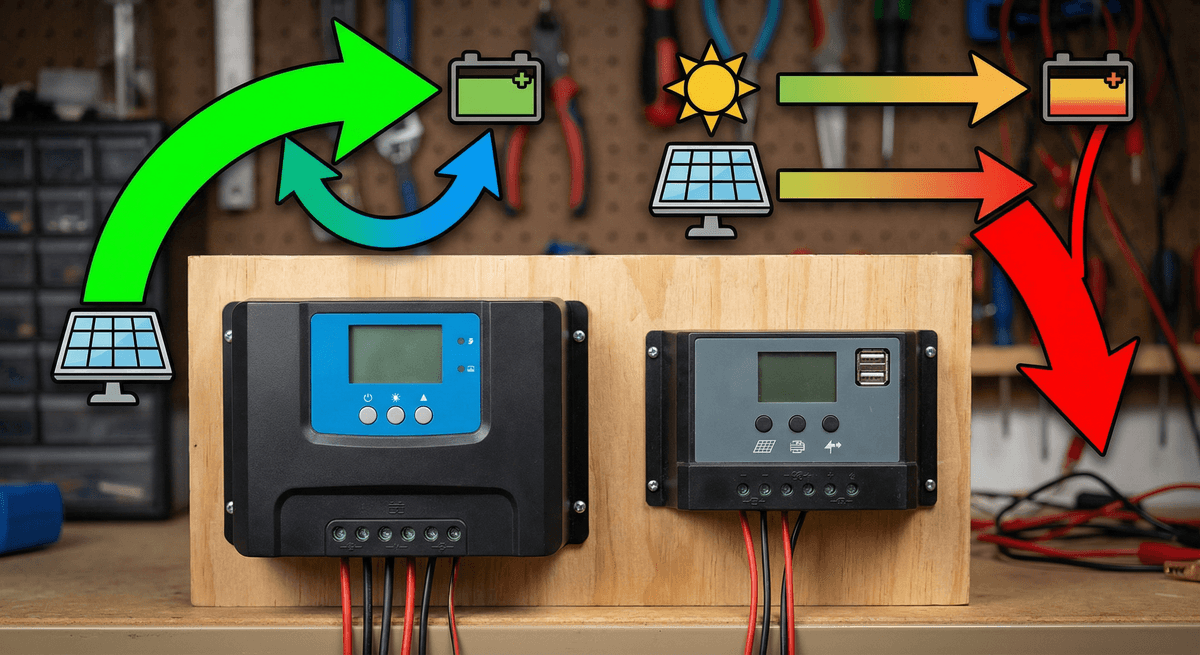

MPPT vs. PWM Laderegler: Welchen sollten Sie wählen?

Laderegler machen aus PV-Leistung eine sichere Batterieladung. Die zwei Haupttypen sind PWM und MPPT.

Kurzantwort

Fuer die meisten modernen Off-Grid-Systeme ist MPPT langfristig die bessere Wahl: hoehere Energieausbeute, flexible Stringspannungen und bessere Leistung bei Kaelte oder wechselhaftem Wetter. PWM bleibt sinnvoll fuer sehr kleine 12V-Systeme mit engem Budget.

PWM: Einfach und Günstig

• Wie es funktioniert: Verbindet den Modulstrang (bei ungefährer Batteriespannung) mit der Batterie und „zerhackt“ den Strom ein und aus, um die Ladung zu steuern. Die Modulspannung wird auf nahe die Batteriespannung heruntergezogen.
• Vorteile: Preiswert, einfach, zuverlässig. Gut für kleine 12V-Systeme, bei denen die Modulspannung nahe der Batteriespannung liegt (z. B. ein oder zwei 12V-Module).
• Nachteile: Wenn die Modulspannung viel höher als die Batteriespannung ist (z. B. 2–3 Module in Reihe oder kaltes Wetter), wird die zusätzliche Spannung verschwendet. Sie erhalten weniger Energie in die Batterie, als die Module produzieren könnten.

MPPT: Effizient und Flexibel

• Wie es funktioniert: Verfolgt den maximalen Leistungspunkt des Moduls (beste Spannungs-/Stromkombination) und wandelt diesen in die richtige Spannung und den richtigen Strom für die Batterie um. Ermöglicht die Verwendung von Modulsträngen mit höherer Spannung.
• Vorteile: Höherer Ertrag, besonders bei bewölkten oder kalten Bedingungen. Sie können mehr Module in Reihe schalten (geringerer Strom, dünnere Kabel). Siehe Dauerleistung vs Spitzenleistung.
• Nachteile: Teurer und etwas komplexer als PWM.

Was viele Vergleiche auslassen

• Kaltwetter-Voc: Niedrige Temperaturen erhoehen die Modulspannung. Das beeinflusst die Reglerwahl.
• Kabelkosten: Hoehere Stringspannung mit MPPT reduziert Stromstaerke und kann Kupferkosten senken.
• Ausbaufaehigkeit: MPPT ist meist besser fuer spaetere Erweiterungen.

Wann man welchen wählt

• PWM: Ein oder zwei 12V-Module, knappes Budget, Modul-Vmp nahe der Batteriespannung. OK für winzige Setups (z. B. Schuppen, kleines Boot).
• MPPT: Mehrere Module, 24V/48V-Systeme oder wenn Sie die Energie aus dem Array maximieren wollen. Standardwahl für die meisten Off-Grid-Systeme jenseits der kleinsten.

Fuer die meisten Neubauten ist MPPT die bessere Investition. Nutzen Sie den WattSizing-Rechner und waehlen Sie danach den passenden Regler.

Illustratives Beispiel

Bei 24V-Batterie und PV-Strings um 72V:

• PWM zieht die nutzbare Spannung Richtung Batteriespannung und verschenkt moegliche Leistung.
• MPPT wandelt die hoehere Spannung in zusaetzlichen Ladestrom um.

In Off-Grid-Praxis entscheidet dieser Unterschied oft darueber, ob die Batterie abends voll bleibt oder der Generator anspringen muss.
