퓨즈나 회로 차단기는 한 가지 역할을 합니다: 전선을 보호하는 것. 전선에 너무 많은 전류가 흐르면 열이 나서 절연체가 녹고 화재가 발생합니다. 퓨즈는 전선이 타들어갈 만큼 뜨거워지기 전에 "터지도록" (회로를 끊도록) 설계되어 있습니다.
필요한 위치와 크기 결정 방법을 알려드립니다.

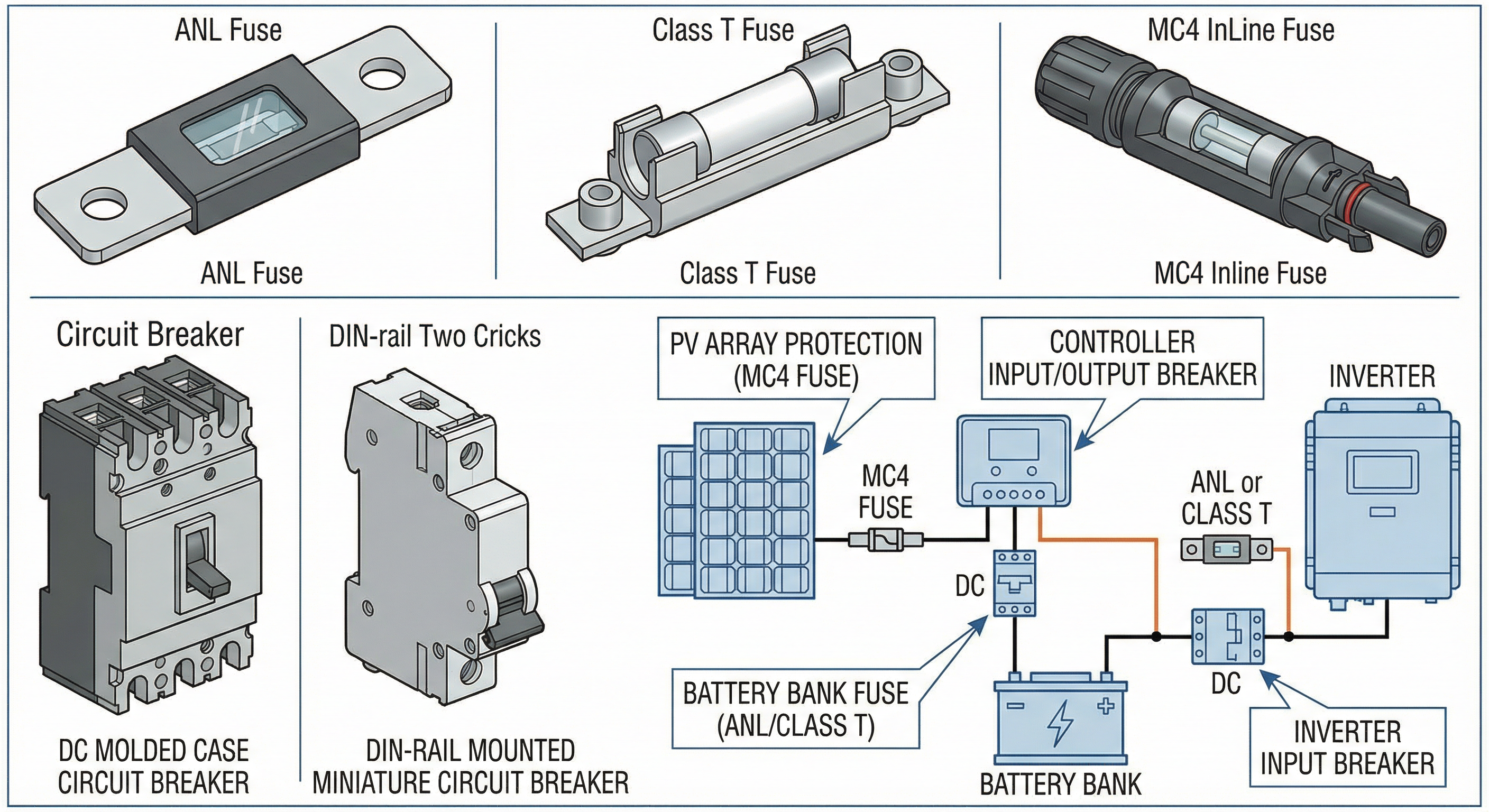

3가지 중요한 위치
- 태양광 패널과 충전 컨트롤러 사이 (PV 회로).
- 충전 컨트롤러와 배터리 사이.
- 배터리와 인버터 사이.
(선택: 소형 부하용 배터리와 DC 퓨즈 블록 사이).
1. PV 회로 보호 (패널 -> 컨트롤러)
여기에 퓨즈가 필요할까요?
- 직렬 스트링: 보통 아니요. 전선이 패널의 단락 전류(Isc)를 감당할 수 있다면.
- 병렬 스트링: 예. 3개 이상의 스트링을 병렬로 연결한 경우. 한 스트링이 단락되면 나머지 두 개가 단락된 스트링으로 전류를 흘려 보내 화재를 일으킬 수 있습니다.
크기 결정
- 전압: 어레이 Voc(개방 회로 전압)보다 높은 정격이어야 합니다. 여기서는 표준 12V 자동차 퓨즈를 사용하지 마세요! PV 정격 퓨즈(예: 1000VDC)를 사용하세요.
- 전류: 패널 Isc × 1.56.
- 예: 패널 Isc = 10A.
- 퓨즈 = 10A × 1.56 = 15.6A -> 15A 또는 20A 퓨즈.
권장: PV 콤바이너 박스 또는 인라인 MC4 퓨즈를 사용하세요.
2. 컨트롤러에서 배터리로의 보호
배터리가 단락되거나 컨트롤러가 고장나면 전선을 보호합니다.
크기 결정
- 전류: 충전 컨트롤러 정격에 맞추세요.
- 60A MPPT 컨트롤러 -> 60A 또는 80A 차단기.
- 전선 크기는 60A 이상을 감당할 수 있는 정격이어야 합니다.
권장: 고품질 DC 회로 차단기(MidNite Solar 또는 Blue Sea 등)를 사용하세요. 유지보수용 편리한 온/오프 스위치로도 사용할 수 있습니다.
3. 배터리에서 인버터로의 보호 (가장 중요)
단락 시 배터리가 순식간에 수천 암페어를 방출할 수 있어 가장 위험한 회로입니다.
크기 결정
- 전류: 인버터 연속 와트 / 배터리 전압 × 1.25 (안전 계수).
- 예: 2000W 인버터 / 12V 배터리 = 166 암페어.
- 166A × 1.25 = 208 암페어.
- 퓨즈 크기: 200A 또는 250A 클래스 T 퓨즈.
중요: 클래스 T 퓨즈
리튬 배터리에는 반드시 클래스 T 퓨즈를 사용해야 합니다. 왜? 리튬 배터리는 극히 낮은 저항을 가지고 있어 단락 시 막대한 전류(20,000A 이상)를 방출할 수 있습니다. 표준 ANL이나 차단기는 아크가 발생해 용접되어 회로를 끊지 못할 수 있습니다. 클래스 T 퓨즈는 빠르게 작동하여 이 아크를 멈추도록 설계되었습니다.
요약 표
| 위치 | 장치 유형 | 크기 결정 규칙 |
|---|---|---|
| PV 어레이 | MC4 퓨즈 / PV 차단기 | Isc × 1.56 |
| 컨트롤러 -> 배터리 | DC 차단기 | 컨트롤러 정격 × 1.25 |
| 배터리 -> 인버터 | 클래스 T 퓨즈 | (와트 / 볼트) × 1.25 |
차단기 vs 퓨즈
- 차단기: 재설정 가능. 자주 켜고 끄는 회로(PV 입력 등)에 적합합니다.
- 퓨즈: 일회용. 더 저렴하고 단순하며, 매우 높은 전류(메인 배터리 퓨즈 등)에는 종종 더 안전합니다.
결론
퓨즈를 아끼지 마세요. 20달러짜리 퓨즈가 5,000달러짜리 시스템과 당신의 생명을 보호합니다. 항상 전선을 퓨즈 정격보다 더 많은 전류를 감당할 수 있도록 크기를 정하세요.
배선 구성에 대해 자세히 알아보려면 태양광 패널 배선 방법: 직렬 vs 병렬을 참조하세요.
