Het aarden van een off-grid zonnesysteem geeft lek- en foutstromen een gecontroleerd pad naar de aarde. Zo verklein je het risico op gevaarlijke schokken en beperk je schade door overspanning of bliksem in de buurt. Een goede installatie bestaat uit twee onderdelen: apparaataarding (alle metalen delen die normaal geen stroom voeren verbinden) en systeemaarding (een actief geleiderpunt op de juiste manier refereren aan aarde). Als je een van beide overslaat, blijft je installatie kwetsbaar.
Aarding is voor veel doe-het-zelvers het lastigste deel van een off-grid installatie, maar ook een van de belangrijkste voor veiligheid.
Disclaimer: Wij zijn geen elektriciens. Lokale regelgeving (zoals NEC in de VS) verschilt per regio. Laat je eindontwerp altijd controleren door een erkend vakman.
Kort Antwoord
Aarding beschermt mensen en apparatuur door fout- en overspanningsstromen gecontroleerd af te voeren. In de praktijk heb je meestal nodig:
- apparaataarding van alle blootliggende metalen delen
- correcte bonding van alle aardpunten tot één systeem
- keuzes die passen bij het aardingsontwerp van je laadregelaar en omvormer
Aarding Begrijpen: Definities en Reikwijdte
Voor je gaat bekabelen, is het belangrijk om te weten wat aarding wel en niet doet. Aarding verhoogt je productie niet en maakt je omvormer niet efficiënter. Het doel is veiligheid.
- Foutbeveiliging: Als een beschadigde fase een metalen frame raakt, kan dat frame onder spanning komen. Aarding zorgt dat de stroom via koper terugloopt en beveiliging aanspreekt.
- Bliksem/overspanning: Bij een nabijgelegen inslag helpt aarding de piekstroom buiten je elektronica om af te voeren.
- Statische ontlading: Opbouw van statische lading op panelen kan worden afgevoerd, wat het risico op problemen vermindert.
Typische Maatvoering van Aardingscomponenten
Indicatieve waarden voor residentiele off-grid installaties:
| Systeemgrootte / Max stroom | Minimale aarddraad (koper) | Aardpenvereiste |
|---|---|---|
| Kleine RV/van (<30A) | 10 AWG | Chassisaarde (geen aardpen) |
| Middelgrote cabin (30A-60A) | 8 AWG | Een koperbeklede aardpen van 8 voet |
| Grote woning off-grid (60A-100A) | 6 AWG | Een of twee pennen van 8 voet (6 ft uit elkaar) |
| Zwaar systeem (>100A) | 4 AWG | Twee pennen van 8 voet (6 ft uit elkaar) |
Cruciale Aardingsfactoren die Vaak Worden Gemist
- Aardlussen en spanningsverschillen: Als je meerdere aardpennen plaatst maar ze niet goed met elkaar bondt, kan nabij bliksem enorme potentiaalverschillen veroorzaken die je apparatuur beschadigen.
- Floating vs geaarde regelaars: Veel moderne MPPT-regelaars werken in floating configuratie. Onterecht negatief naar aarde bonden kan de regelaar beschadigen.
- Leidingen zijn geen aardpen: Waterleiding gebruiken als enige aarding is onveilig. Gebruik altijd een daarvoor bedoelde aardpen.
Twee Soorten Aarding

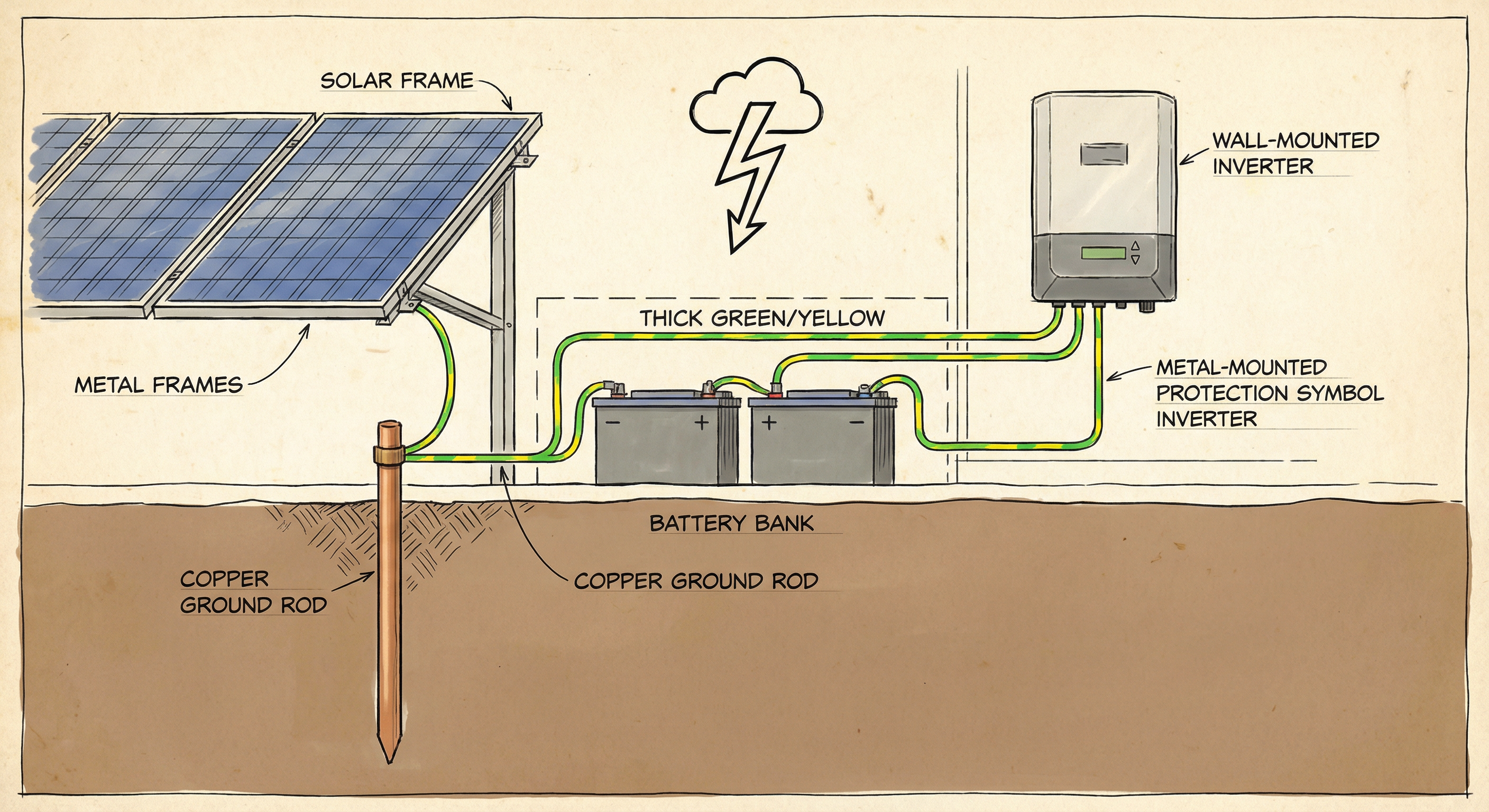

1. Apparaataarding (de "groene draad")
Verbindt alle niet-stroomvoerende metalen delen met elkaar en met aarde.
- Wat verbinden: paneelframes, montagerails, omvormerchassis, koelrib van laadregelaar, metalen accubehuizing.
- Hoe: breng alles naar een centrale aardrail (grounding busbar) en ga vandaar met een zware draad naar de aardpen.
2. Systeemaarding (referentie van actieve geleider)
Verbindt één actieve geleider volgens het systeemontwerp met aarde.
- Negatief geaard systeem: negatieve rail is op precies één punt gebonden aan aarde.
- Floating systeem: positief en negatief blijven zwevend t.o.v. aarde; gebruikelijk in bepaalde mobiele/hoogspanningsconfiguraties.
Rekenvoorbeeld (Illustratief): Aarddraad kiezen
Stel: een cabin met een 60A MPPT-regelaar en hoofdgeleiders van 4 AWG.
- Volgens NEC-tabel 250.122 is bij 60A beveiliging de minimale koperen apparaataarddraad vaak 10 AWG.
- Praktijkadvies: voor buitenwerk en betere robuustheid wordt vaak opgehoogd naar 8 AWG of 6 AWG.
(Illustratief voorbeeld; volg altijd lokale regelgeving en professioneel advies.)
Praktische Checklist voor een Typische Cabin
- Plaats de aardpen: sla een 8-voet koperbeklede stalen pen in de grond nabij hoofdverdeler of combiner.
- Bond paneelframes: gebruik geschikte aardingsklemmen/lugs om alle frames door te verbinden.
- Leid naar combiner: sluit de aarddraad aan op de aardrail in de combinerbox.
- Bond elektronica: verbind chassis-aardpunten van omvormer en laadregelaar naar dezelfde centrale aardrail.
- Verbind met aardpen: gebruik een zware koperen draad (vaak #6 AWG) met degelijke klem op de aardpen.
Veelgestelde Vragen
Moet ik draagbare zonnepanelen aarden?
Voor kleine, tijdelijke campingopstellingen meestal niet. Vaste installaties vereisen doorgaans wel correcte aarding.
Mag ik betonstaal (rebar) als aardpen gebruiken?
Doorgaans niet aanbevolen als vervanging voor een echte aardpen. Gebruik hiervoor gecertificeerde koper- of verzinkte aardelektroden.
Wat als de bodem te rotsachtig is voor een 8-voet pen?
Afhankelijk van lokale norm kan schuin plaatsen of horizontaal in een sleuf een toegestaan alternatief zijn.
Hoe aard ik op een RV of camper?
Daar gebruik je meestal chassisaarding: de metalen voertuigstructuur functioneert als aardreferentie.
Moet ik een bliksemafleider op mijn panelen zetten?
Niet direct op de panelen. In bliksemgevoelige regio's hoort een afleider op een aparte, hogere mast met correct ontwerp.
Wat doet een aardlekbeveiliging (GFCI/RCD) in zonne-energie?
Die schakelt af bij lekstroom en beperkt zo schokrisico. Veel moderne omvormers hebben dit deels ingebouwd aan AC-zijde.
Conclusie
Aarding verhoogt je opbrengst niet, maar beschermt je tegen brand, schokken en dure schade. Zorg dat je systeem logisch gebonden is, gebruik correcte materialen en verifieer lokale eisen.
