Läsa solpanelspecifikationer: Voc, Isc, Vmp, Imp förklarade

Läsa solpanelspecifikationer: Voc, Isc, Vmp

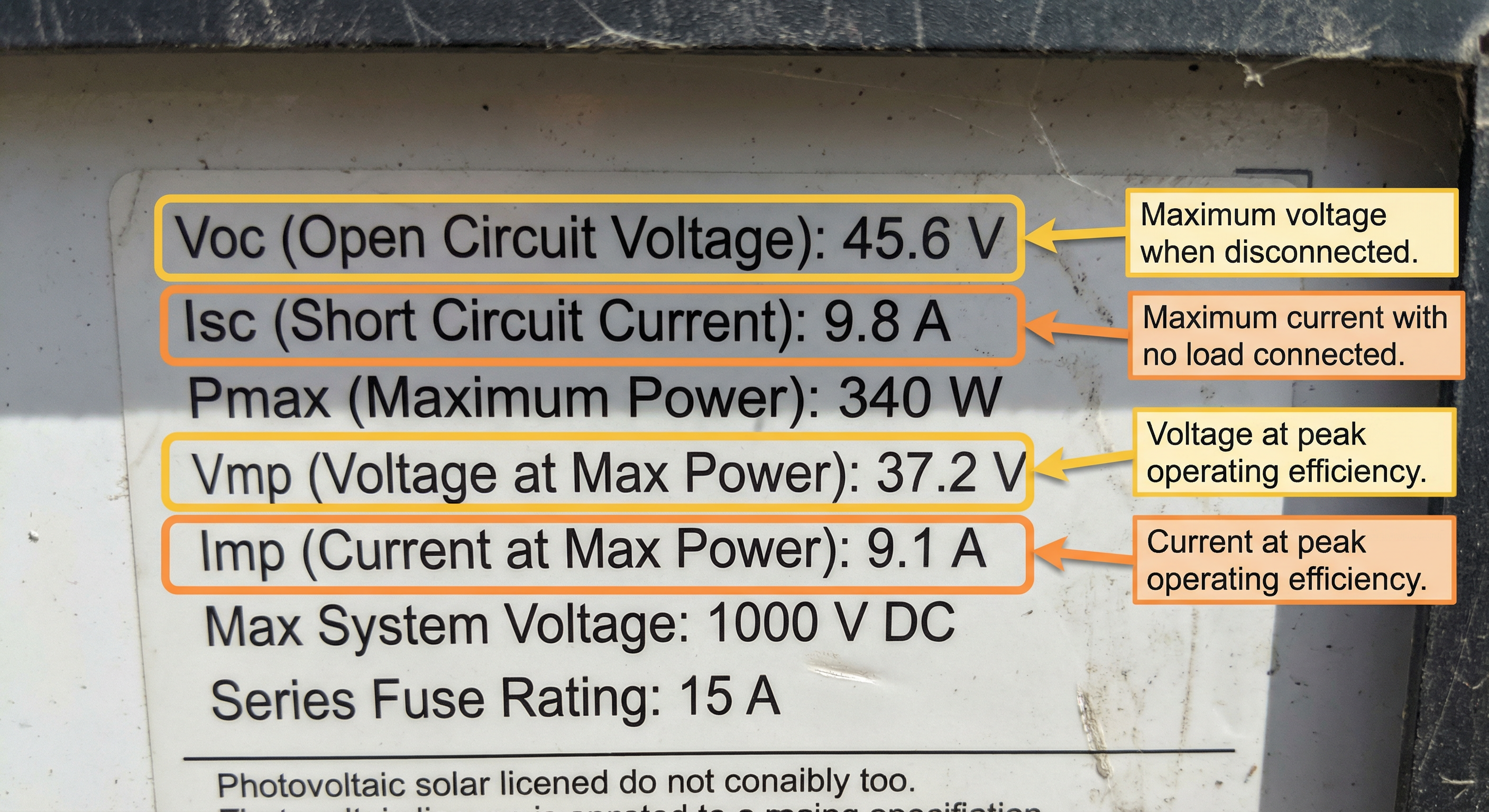

På baksidan av varje solpanel finns en etikett med många siffror. Att ignorera dessa siffror är det snabbaste sättet att förstöra din laddningsregulator eller starta en brand.

Här är översättningsguiden.

1. Pmax (Maximal effekt)

Vad det är: Panelens märkeffekt (t.ex. 400W).
Verklighetskontroll: Detta mäts i labb (STC - Standardtestförhållanden: 1000W/m² ljus, 25°C temp). I verkligheten ser du sällan detta tal. Förvänta dig 75-80% av Pmax en normal solig dag.

2. Voc (Tomgångsspänning) - KRITISKT

Vad det är: Spänningen panelen producerar när inget är anslutet (kablarna är "öppna").
Varför det spelar roll: Detta är den maximala spänningen panelen någonsin kan producera.
Farfzon: Din laddningsregulator har en "Max ingångsspänning"-gräns (t.ex. 100V eller 150V).
- Regel: Summan av Voc för alla paneler i en seriesträng får ALDRIG överskrida regulatorns gräns.
- Kylvarning: När temperaturen sjunker ÖKAR spänningen. En panel med Voc 40V vid 25°C kan nå 45V vid -10°C. Lämna alltid en säkerhetsmarginal på 15-20% under regulatorns gräns.

3. Isc (Kortslutningsström)

Vad det är: Amperen som flödar om du rör de positiva och negativa kablarna direkt (kortslutning).
Varför det spelar roll: Detta är den maximala strömmen panelen kan producera. Du använder detta tal för att dimensionera dina säkringar och kablar.
- Regel: Säkringsstorlek = Isc x 1,56.

4. Vmp (Spänning vid maximal effekt)

Vad det är: Spänningen panelen arbetar vid när den laddar batteriet effektivt (under belastning).
Varför det spelar roll: Detta är "arbetsspänningen".
- För ett 12V-batterisystem med PWM-regulator behöver du en panel med Vmp ~18V.
- För MPPT behöver Vmp bara vara högre än batterispänningen (plus några volt marginal).

5. Imp (Ström vid maximal effekt)

Vad det är: Amperen panelen levererar när den arbetar vid Vmp.
Varför det spelar roll: Pmax = Vmp x Imp. (Volt x Ampere = Watt).

Exempel: Dimensionering av regulator

Panelspecifikationer:

Pmax: 100W
Voc: 22V
Isc: 6A

Scenario: Du har 3 paneler i serie.

Total Voc: 22V + 22V + 22V = 66V.
Total Isc: Förblir 6A (serie håller amperen lika).

Regulator som behövs:

Måste hantera > 66V ingång (t.ex. Victron 75/15 eller 100/20).
Använd INTE en regulator endast för 50V ingång! Den brinner genast.

Slutsats

Voc förstör regulatorer. Isc smälter kablar. Designa alltid ditt system baserat på värsta fallet (kallaste dagen för Voc, varmaste dagen för kabelampacitet).

Läs mer om kabelkonfigurationer i Så kopplar du solpaneler: Serie vs parallell.
