วิธีต่อแผงโซลาร์: อนุกรม ขนาน และอนุกรม-ขนาน

คุณมีแผงโซลาร์แล้ว ต่ออย่างไร? วิธีต่อ—อนุกรม ขนาน หรือผสม—กำหนดแรงดันและแอมป์เข้า charge controller ผิดวิธีอาจเสียอุปกรณ์หรือจำกัดการผลิตอย่างรุนแรง

กฎทอง

1. ต่ออนุกรม: บวกแรงดัน แอมป์เท่าเดิม
2. ต่อขนาน: บวกแอมป์ แรงดันเท่าเดิม

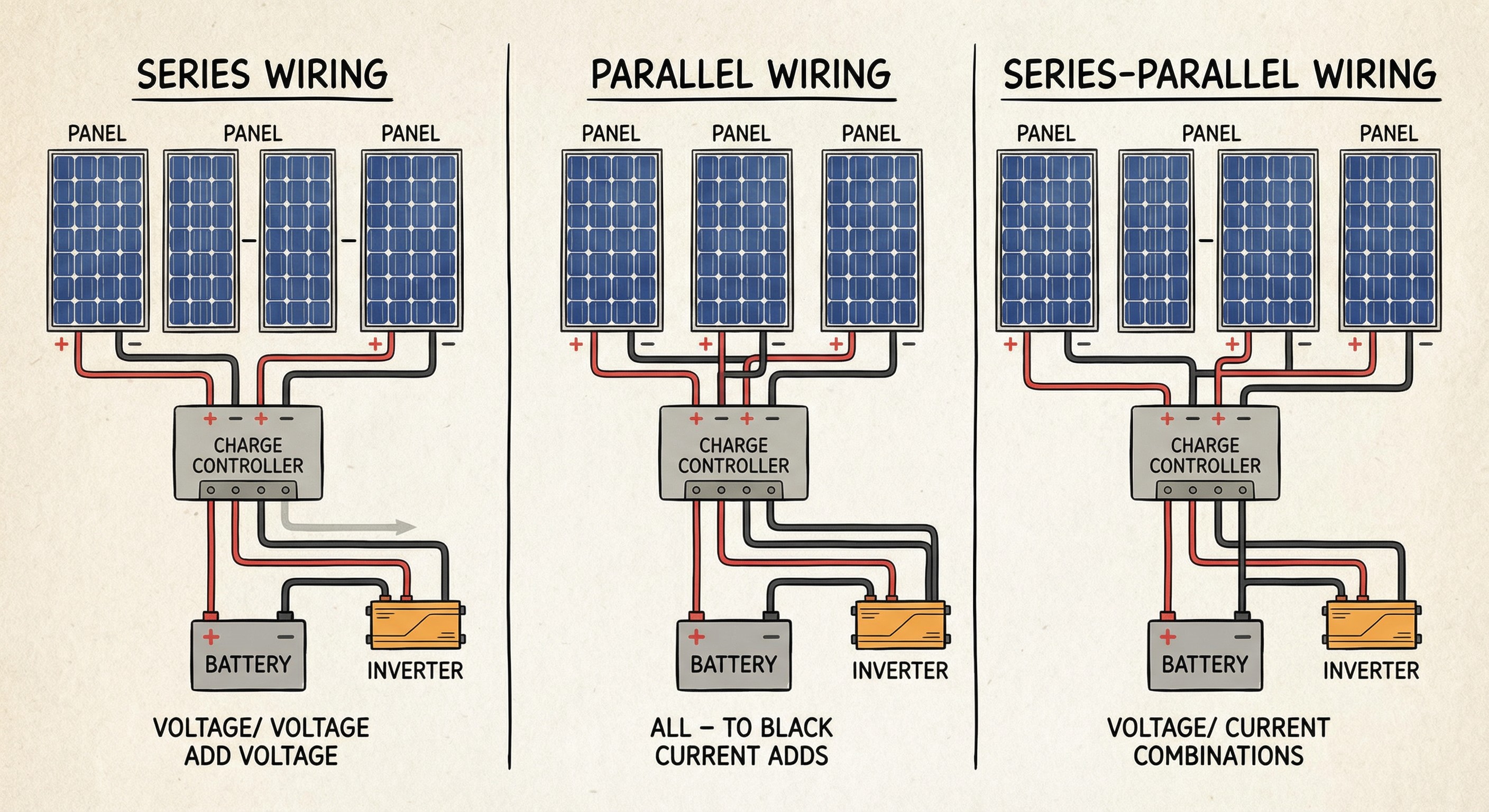

การต่ออนุกรม ("string")

ต่อ บวก (+) แผง A กับ ลบ (-) แผง B ปลายว่าง (ลบ A, บวก B) ไป charge controller

• ผล: แรงดันสูงขึ้น แอมป์ต่ำ
• ตัวอย่าง: สองแผง 100W (20V, 5A)
  • แรงดันรวม: 20+20 = 40V
  • แอมป์รวม: 5A
  • กำลังรวม: 40×5 = 200W

ข้อดีอนุกรม

• สายบางกว่า: แอมป์ต่ำ ใช้สายบางและถูกกว่าในระยะยาวโดย voltage drop น้อย
• ประสิทธิภาพ MPPT: MPPT ทำงานดีกับ input แรงดันสูง
• แสงน้อย: แรงดันสูง ระบบ "ตื่น" เร็วเช้าและคงอยู่เย็น

ข้อเสียอนุกรม

• เงา: แผง หนึ่ง แผงมีเงา output ทั้ง string ลดตามแผงที่มีเงา เหมือน kink ในสาย garden hose

เหมาะสำหรับ: ไซต์ไร้เงา สายยาว MPPT controller

การต่อขนาน

ต่อ บวก (+) กับ บวก (+) และ ลบ (-) กับ ลบ (-) มักใช้ branch connector (Y-connector)

• ผล: แอมป์สูงขึ้น แรงดันเท่าเดิม
• ตัวอย่าง: สองแผง 100W (20V, 5A)
  • แรงดันรวม: 20V
  • แอมป์รวม: 5+5 = 10A
  • กำลังรวม: 20×10 = 200W

ข้อดีขนาน

• ทนทานเงา: แผงหนึ่งมีเงา แผงอื่นทำงานเต็มที่ แผงมีเงาไม่ลากทั้งชุด
• ความปลอดภัย: แรงดันต่ำกว่า (ยังต้องระวัง)

ข้อเสียขนาน

• สายหนา: แอมป์สูง ต้องทองแดงหนา ป้องกันไฟและ voltage drop
• ขีด Controller: controller มักจำกัดแอมป์ (เช่น 40A) ขนานชน limit เร็ว

เหมาะสำหรับ: ไซต์มีเงา (RV เรือ) PWM controller อาร์เรย์เล็ก

อนุกรม-ขนาน (hybrid)

ผสมทั้งสอง สร้างหลาย string อนุกรม แล้วต่อ string ขนานกัน

• ตัวอย่าง: สี่แผง 100W
  • String 1: A+B อนุกรม (40V, 5A)
  • String 2: C+D อนุกรม (40V, 5A)
  • ขนาน String 1 และ 2
  • Output รวม: 40V, 10A (400W)

ข้อดี Hybrid

• สมดุล: ได้แรงดันสูง (ประสิทธิภาพ) แอมป์จัดการได้
• ** redundancy:** string หนึ่งมีเงา string อื่นยังเต็มที่

เหมาะสำหรับ: อาร์เรย์ใหญ่ residential/ออฟกริด (6+ แผง)

สำคัญ: จับคู่แผง

• ในอุดมคติ: แผงยี่ห้อและรุ่นเดียวกัน
• อนุกรม: แผงต้อง แอมป์ เท่ากัน ผสม 5A กับ 3A ทั้ง string รันที่ 3A
• ขนาน: แผงต้อง แรงดัน เท่ากัน ผสม 24V กับ 12V แผง 24V ถูกลากลง หรือกระแสย้อน (อันตราย)

การใส่ฟิวส์

• อนุกรม: มักไม่ต้อง fuse ระหว่างแผง (ตรวจ code ท้องถิ่น)
• ขนาน: ขนาน สาม string ขึ้นไป ต้อง fuse แต่ละ string ป้องกันไฟหาก short

อ่านเพิ่มใน ฟิวส์และเบรกเกอร์สำหรับระบบโซลาร์

เลือก layout ตาม charge controller

ก่อนต่อแผง อ่าน spec controller:

• Max input voltage (Voc cold): จำกัดจำนวนแผงต่อ string อนุกรม
• Max input current: จำกัดจำนวน string ขนาน
• MPPT voltage window: แรงดัน string ควรอยู่ในช่วงที่ controller harvest ได้ดี

PWM controller มักต้องการแรงดันใกล้แรงดันแบต จึงใช้ขนานหรือ string สั้น MPPT ต้องการแรงดันสูงกว่าแบต 1.2–1.5 เท่า มักใช้อนุกรมหรือ hybrid

ตัวอย่าง: RV สามแผง 100W

ขนาน: 18V 5A → 18V 15A — ทนทานเงา แต่สายหนาและอาจเกิน 40A limit เร็ว

อนุกรม: 54V 5A — สายบาง MPPT ดี แต่เงาแผงเดียวลากทั้ง string

Hybrid (2+1 ไม่แนะนำ): ใช้แผง identical และ layout สมมาตร

ข้อผิดพลาด DIY ที่พบบ่อย

1. ผสมแผง voltage ต่างกันใน string เดียว
2. ไม่ fuse string ขนานสามขึ้นไป
3. ใช้เบรกเกอร์ AC ในวงจร DC
4. ไม่คำนวณ Voc อากาศหนาว

FAQs

ควรต่อแผงอนุกรมหรือขนานสำหรับ RV?

ขนานมักดีกว่า RV และเรือ เพราะเงาบางส่วนจากต้นไม้ vent หรือ roof rack บ่อย ใน string อนุกรม แผงหนึ่งมีเงาลด output ทั้ง string ขนานให้แผงไร้เงาผู้ผลิตเต็มที่ ใช้อนุกรมเมื่อหลังคาไร้เงาสม่ำเสมอและต้องการแรงดันสูงสำหรับ MPPT หรือสายยาว

เกิดอะไรหากแผงหนึ่งมีเงาใน string อนุกรม?

ในอนุกรม กระแสไหลผ่านทุกแผง แผงมีเงาเป็น bottleneck—output ทั้ง string ลดตามแผงที่อ่อนที่สุด เหมือนหลอดไฟคริสตmas หลอดเสียหนึ่งดวง เงาบางส่วนบนแผงเดียวตัด output ทั้งอาร์เรย์ได้มาก

ผสมแผง wattage ต่างกันแบบขนานได้ไหม?

ได้เฉพาะเมื่อ แรงดัน Vmp เท่ากัน แผง 100W และ 200W ที่ 18V ขนานได้ แต่แผงเล็กจำกัดกระแสที่คู่ส่งได้อย่างปลอดภัย ในอุดมคติใช้แผง identical จากผู้ผลิตเดียวกัน อย่าผสม 12V และ 24V nominal ขนาน— mismatch แรงดันอาจ reverse current และเสียหาย

เมื่อไหร่ใช้การต่ออนุกรม-ขนาน (hybrid)?

ใช้เมื่อมีแผง 6 แผงขึ้นไป ต้องการทั้งแรงดันสูงและแอมป์จัดการได้ ต่อแผงเป็น string อนุกรมให้ถึง input voltage ที่เหมาะของ controller แล้วต่อ string ขนานเพิ่มกระแสรวม สมดุลประสิทธิภาพ MPPT ขนาดสาย และทนทานเงา ดีกว่าอนุกรมหรือขนานล้วนเมื่อ scale

ต้อง fuse เมื่อต่อขนานไหม?

ใช่ เมื่อมี สาม string ขนานขึ้นไป ใส่ fuse บนสายบวกแต่ละ string ก่อนรวมที่ combiner หาก string หนึ่ง short string ขนานที่ไม่มี fuse อาจ back-feed กระแสสูงและจุดไฟ string อนุกรมระหว่างแผงมักไม่ต้อง fuse แต่ตรวจ code ท้องถิ่นเสมอ

layout ไหนเหมาะกับ MPPT charge controller?

MPPT ทำงานดีที่สุดกับ string อนุกรมหรืออนุกรม-ขนานแรงดันสูง input แรงดันสูงให้ controller แปลง volt ส่วนเกินเป็น amp ชาร์จได้มีประสิทธิภาพและใช้สายบางกว่าในระยะหลังคา-controller ขนานล้วนแรงดันต่ำ จำกัดสิ่งที่ MPPT harvest ได้เทียบ string อนุกรมที่ออกแบบถูก

ต่ออนุกรมได้ไหมหาก controller มีขีดแรงดัน?

ได้เฉพาะเมื่อ Voc รวมของ string วันอากาศเย็นที่สุด ต่ำกว่า input max ของ controller—มี margin ความปลอดภัย แรงดันแผงสูงขึ้นเมื่ออากาศหนาว คำนวณ Voc ที่อุณหภูมิต่ำสุดในพื้นที่ ไม่ใช่ฤดูร้อน เกินขีดทำลาย controller ทันที ดู วิธีเลือกขนาด MPPT Charge Controller

การเลือกขนาดกับ MPPT

MPPT ทำงานดีกว่ากับแรงดันสูง ใน string อนุกรม แรงดันสูงช่วยแปลงกระแสเพิ่มเป็นการชาร์จ และใช้สายบางลงสำหรับระยะไก ขนานขางอนุกรมขนานเท่านั้นต้องคำนวณ Voc อากาศหนาว อ่าน MPPT vs PWM

การผสมขนานใน RV

ขนานมักเลือกขนาน เมื่อมีเงาจากต้นไม้ ทอ แอร์รูฟ ราก ของติดตั้ง แผงที่ไม่มีเงายังผลิตเต็มกำลัง ขนานเปรียบขนานเมื่อหลังคาไม่มีเงาตลอดเวลาต้องการแรงดันสูงสำหรับ MPPT หรือสายยาว

เมื่อควรใช้ series-parallel

ใช้เมื่อมีแผง 6 แผ่งขึ้นขึ้น ต้องการแรงดันสูงและกระแสที่จัดการได้ ต่อ string อนุกรมในกลุ่ม แล้วขนาน string ขนาน อ่าน solar fuses

ข้อผิดพลาดที่พบบ่อยกันการต่อแผงผิด

ผสมขนานที่มีแรงดันต่างกัน ไม่ fuse string ขนานหลายขึ้นขึ้น ไม่คำนวณ Voc อากาศหนาว และผสมแผงวัตต์ต่างกันใน string เดียว ใช้ combiner และ fuse ตาม solar fuses guide ก่อนเครื่องไปใช้งานจริง

สรุปการเลือก wiring

ขนานมากเลือกขนาน เมื่อมีเงาจากต้นไม้ ขนานเปรียบข้นาน ขนานอนุกรมเมื่อหลังคาไม่มีเงาต้องการแรงดันสูง ใช้ WattSizing ยืนยันกระแสและแรงดัน string ก่อนติดตั้ง
